화물 승강기 설치에 도전했습니다.

오랜만에 포스팅합니다~

새로운 먼가가 없어서 매번 같은거 비슷한거 포스팅 하기 모해서 한동안 뜸했네요

가뭄에 콩이 날까말까할 정도로 찾아주시는 분들께 죄송하네요

이번 포스팅은 처음으로 화물 승강기 설치를 한 것입니다.

기본적인 설명을 하자면

적재중량 3~400kg정도 되는 물건을 건물 옥상으로 이동시키기 위해서 사용하기 위한 승강기입니다.

인터넷 검색을 통해서 기본적인 더메이터 구조를 이해하고

엘리베이터 설치 경험이 있는 친구에게 조언도 구하고

프로용접사 친구에게도 조언을 구해서 작업에 임하게 되었습니다.

구조는 h빔을 2개 세워서 기둥을 만들고

사이에 박스를 넣어서 상하이동하는 방식입니다.

설치 장소의 구조상 4주식 설치가 어려워 2주식으로 선택하고

기둥을 h빔으로 선택하였습니다.

승강기 설치되는 자리에도 박스를 올려놓고 지나다니고 해야되서 2주식 결정했습니다.



구동 방식은 당초 와이어윈치를 사용하려고 하였으나 중량이 생각보다 맣이 나갈듯 하여

당초 견적을 초과하더라고 안전이 중요하기 때문에

체인호이스트로 변경하였구요

금액 차이는 어마어마하게 나네요

그래도 체인호이스트중에서 저렴한 udt제품으로 결정하고

기존에 나오는 체인 길이가 짧은 관계로 연장하여 구매하였습니다.

나머지는 사진 보면서 ㅋ

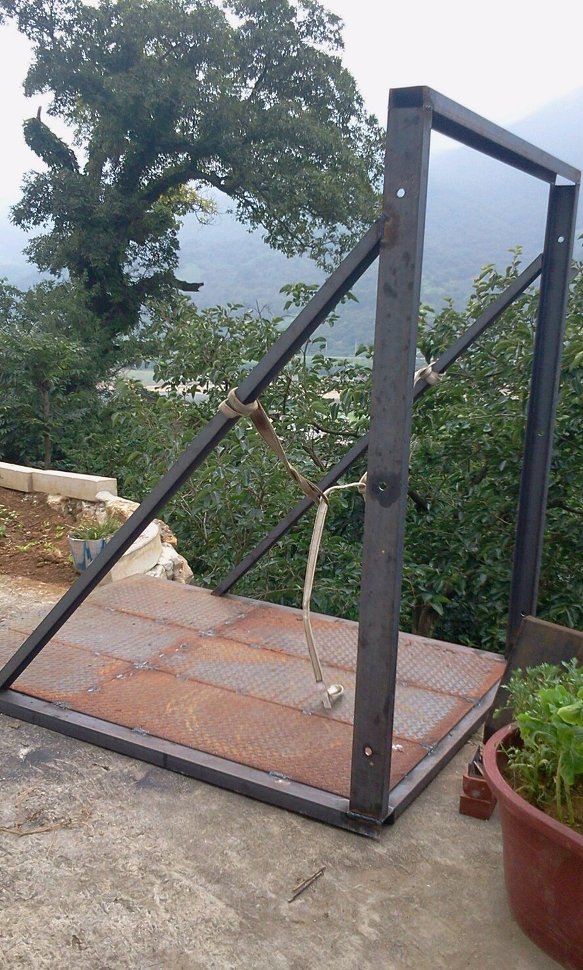

박스 기초사진임니다.

박스가 튼실해야 되긴하지만 너무 무거우면 호이스트가 무리가 많이가고

너무 약하면 불안하고 해서

잔넬 100짜리로 기본 틀을 제작하고

나머지는 75짜리로 보강하여 작업하였습니다.

기둥에 구멍이 3개 나있는 곳은 빔롤러가 들어갈 자리입니다.



롤러가 저렇게 장착될겁니다.

빔에 맞는거라 정확하게 홀 가공을 해야 원활하게 작동 됨니다.





체크철판을 깔아서 미끄럼을 방진 ㅋㅋ

비 맞으니 금방 녹이........

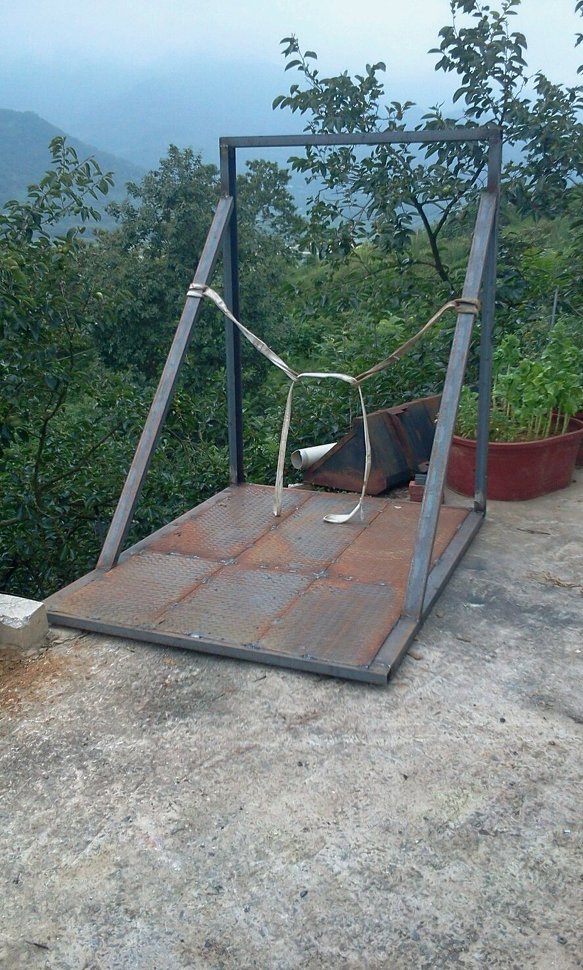

박스 기본형태입니다.

추가 보강 들어가기 전이네요











보강용접하고 도색까지 ㅋ

무게도 무겁고 높이도 높아서

20장비로 겨우 들립니다.





기둥이 되어줄 빔입니다.

기본 10미터짜리 짤라서 맞춰놓았구요

중간중간에 보강살 넣어놨습니다.

사진에 안 보이는대 반대쪽에 있구요

한쪽만 한 이유는 다들 아시죵?



보강 한쪽만 한 이유는 박스가 들어가야하니까~~~

가 조립해서 박스 넣어서 테스트

박스 무게가 제법 나가는데 한손으로 밀어도 잘 굴러가네요



바닥까지 내려봤습니다.

잘되네요 ㅎㅎㅎ







설치할곳이네요

요기서 부터는 제가 찍은 사진이 아니고

설치 요구하신 대기업 사장님입니다.

진주시 상평동에 있는 MK모터스 사장님께서 촬영하신걸 불펌했습니다.

저희가 일찍 도착해서 크레인 기다리기 모해서 빔은  손으로 세웠습니다.

철골일을 해본 친구와 같이 작업해서 수월하게 작업에 임했네요





앙카볼트 박고 수직수평 맞는 지 확인중입니다.

옆에 빔과는 평행하기만 하면 됨ㅋ

빔을 기초로 맞췄더니 건물 난간이 안맞아서 전체적으로 비틀었습니다.











두번째 빔 세우는 중 ㅋ

사진 순서가 엉망이네요 ㅎㅎ









열심히 자르고 있는 제 사진입니다 ㅋㅋ

사장님께서 작업사진 기록 남긴다고 찍었더군요

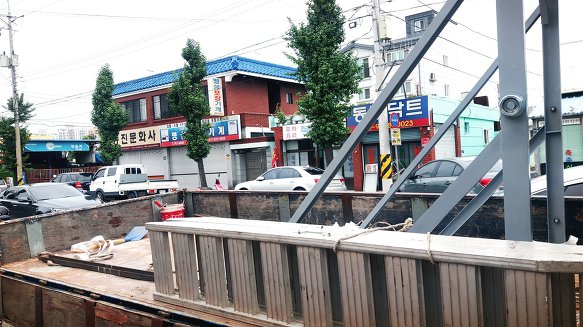

빔이랑 박스를 3.5톤에 실어 이동했네요







5톤 카고로 들어서 ㅋ

여기저기 전기선이 많고 얽혀있어서 작업하기 난해했지만

차를 한번 더 이동해서 안전하게 작업



박스 꼽을 차례~~~

잘 안들어가는군요 타이트해서 ㅎㅎㅎ

로프는 두곳을 매어야하는데 한군데만 해서 바란스가 안 나와서 다시 2줄로 ㅋ



타이트하게 들어가고 있습니더~~~



박스가 아래까지 무사히 내려갔네요~

크레인 기사님 수고 하셨습니더~~~~





박스가 틀어져보이는데요

바닥이 수평이 아님ㅋ

경사가 있어서 그래 보이는겁니다~~~



빔 마무리 ㅋ

길이가 당초보다 약간 길어져서 연장

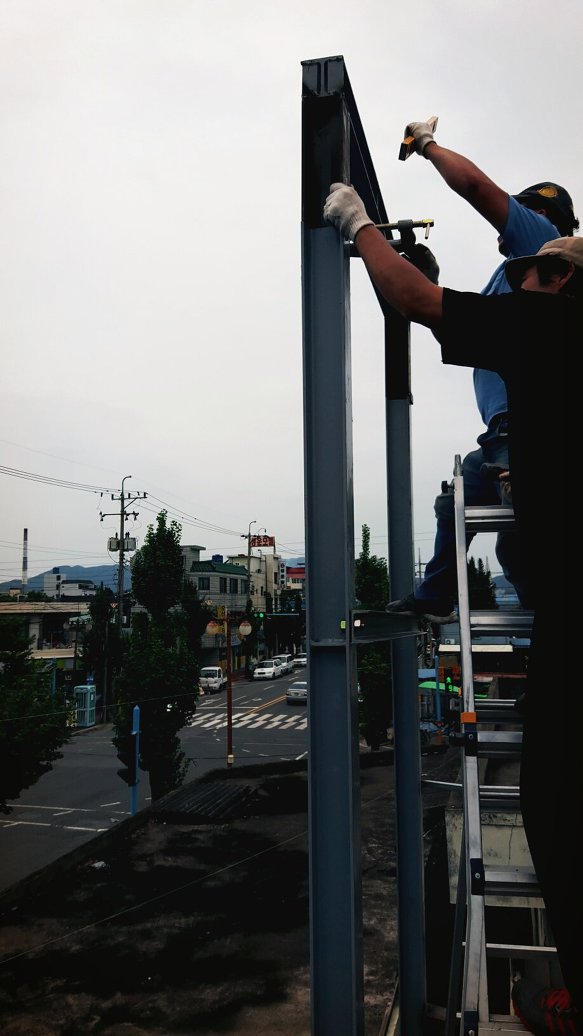

수평 맞는지보고

상단 용접합니다.

추가 보강까지했습니다.

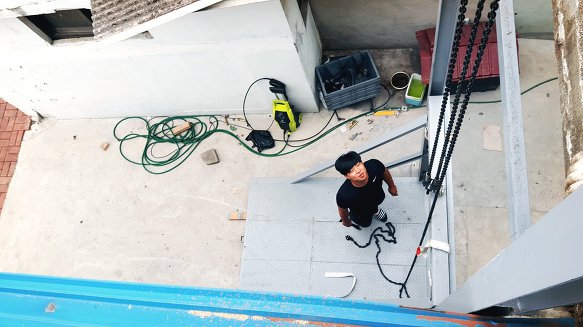

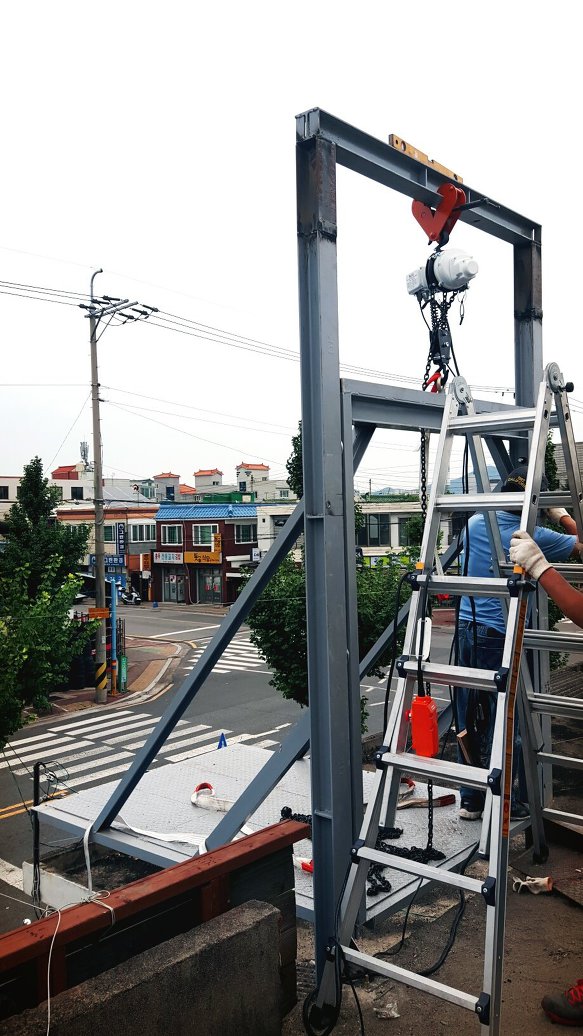

일단 호이스트 연결하고 테스트 바로합니다.



















옆으로 벽이 없어서 각 파이프로 간이 난간만들어서 추락 방지했네요

작업이 늦어져서 당일에 마무리를 하지 못한게 조금 아쉽네요

한번더 방문해서 와이어로 보강하고 앞쪽에도 보강했습니다.

한번더 방문을 해야할듯해서 그때 마무리샷 올려보겠습니다.
