msx125 엔진가드 제작, 스텝 사진추가

msx125 엔진가드 제작했습니다.

엔진가드는 귀찮아서 안하려고했는데

이미 윌리바랑 스텝까지 작업을 했던 차량이라 작업하기로했습니다.

윌리바는 초기형 모델이고

스텝은 개선된 사양 모델입니다.

앞에 스텝 제작에서는 사진이 없어서 아쉬웠는데

요기서 사진을 보게 되네요











먼저 밑판을 만들어봄니다.

여러개 작업할게 아니라서 한개만 손으로 만들어봄니다.



파이프도 수작업 밴딩

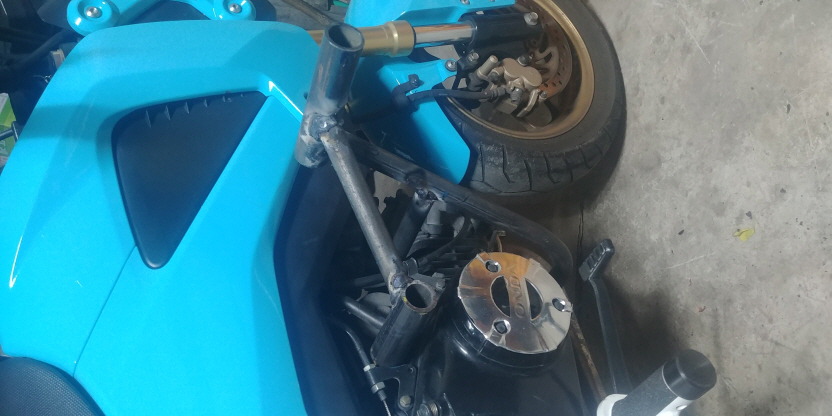

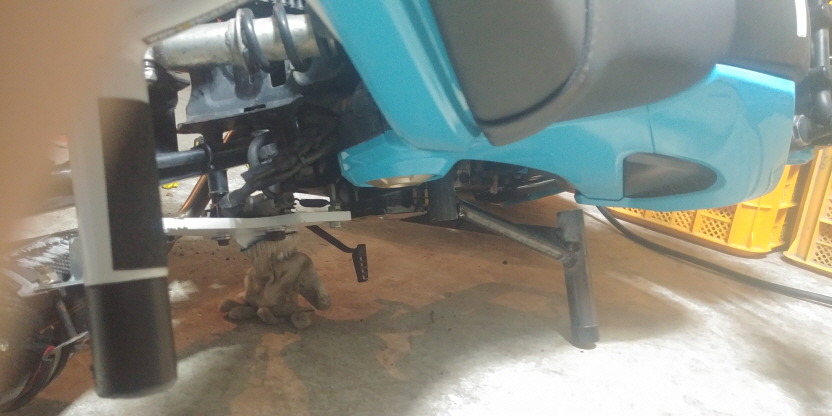

밑판 조립하고 파이프 걸처봄니다.

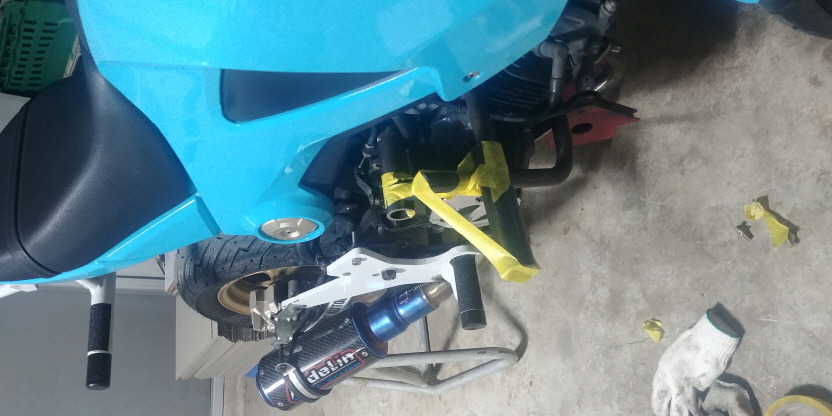

종이테이프 신공 ㅋㅋㅋ

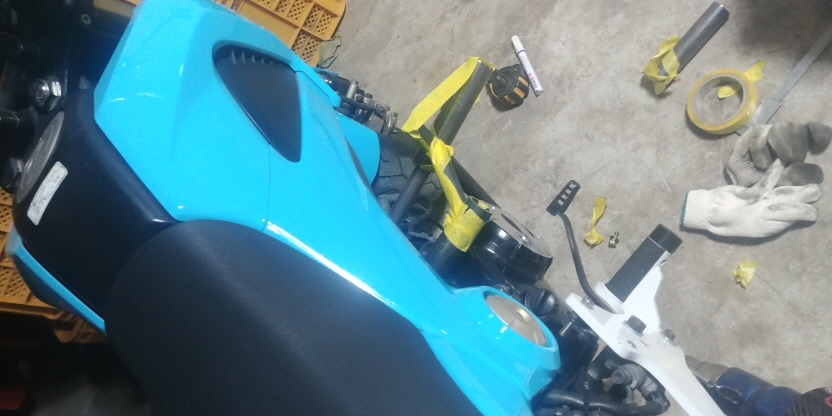

이래 붙이고 저래 붙이고 옴겨도 보고 지랄을 떨어봄니다.























좀 낮은듯해서 늘려봄니다.



패드 자리 좀 길게 하기로



최종 모양이 될듯합니다.



모양 잡고 테입좀 깨긋하게 감아서 봐봄



패그도 꼽아보고



최종 가다~

스텝이 좋아비네요 ㅎㅎㅎ 누가 만들었는가 몰겠네요

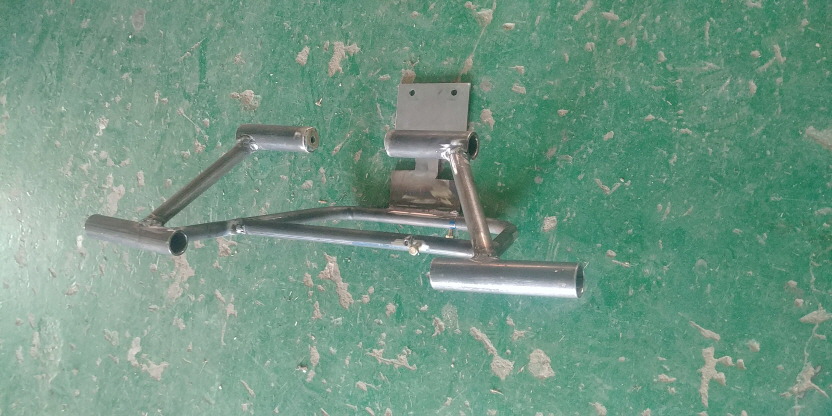

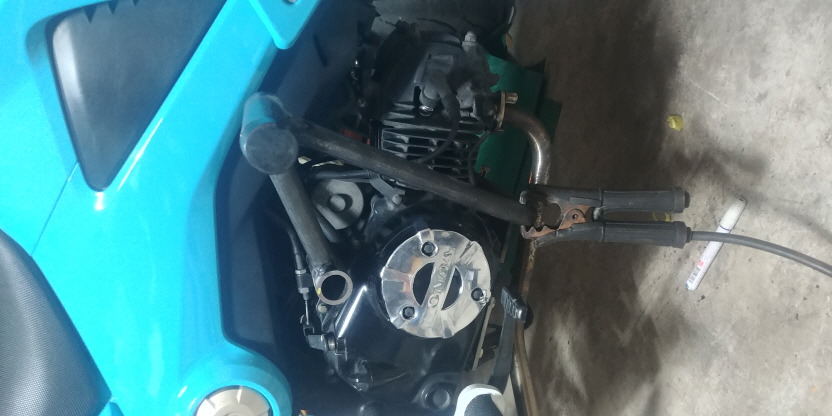

가접해봄니다.

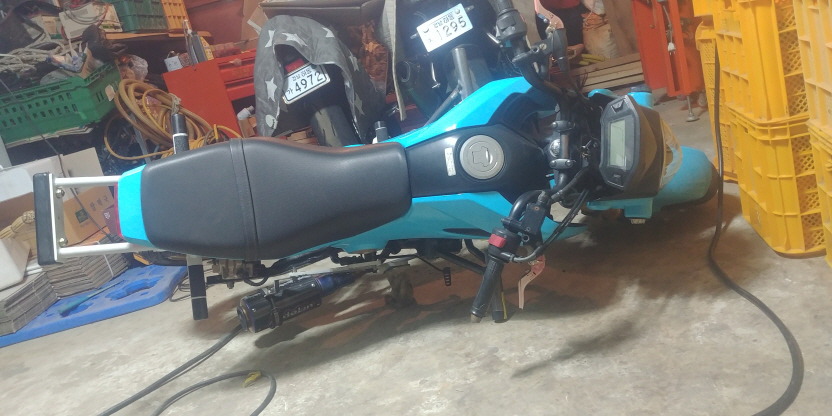

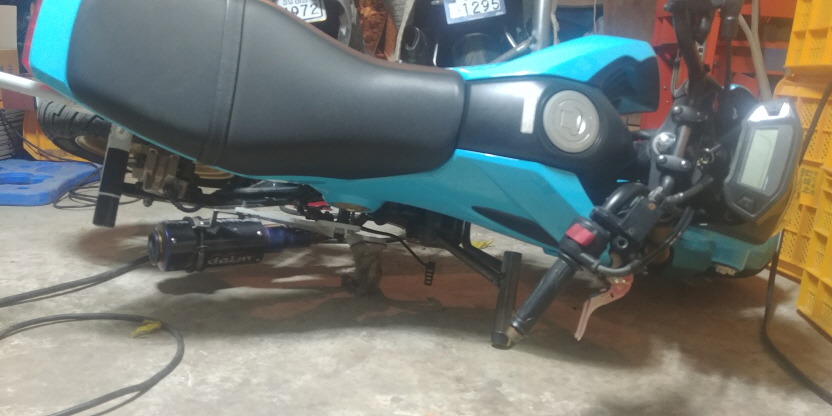

가접하고 피곤하시다는 msx125를 눕혀드렸습니다.







패그자리를 길게한 이유는 머플러 보호를 위해서 길게해봤습니다.







길게했더니 머플러 바닥에 안 다이네요







탈거해서 용접했네요

연결부위 짜름

부싱꼽아서 흘리는거 잡아줌







흔들리는거 맞기위한 액슬~~

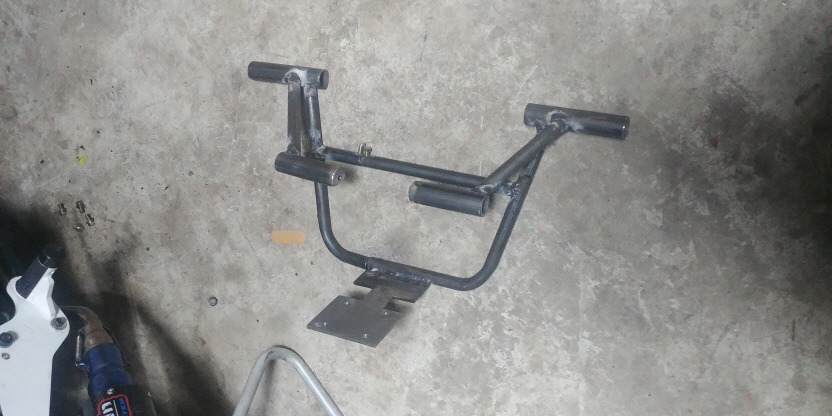

용접마무리

그라인더질 약간함



용접하고 재 장착~~

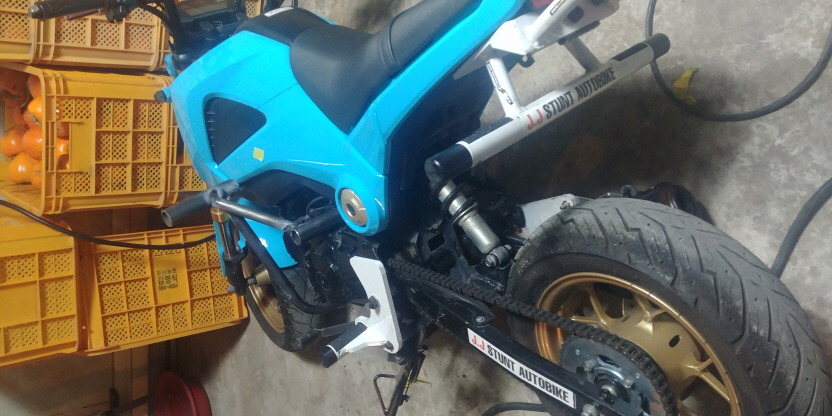

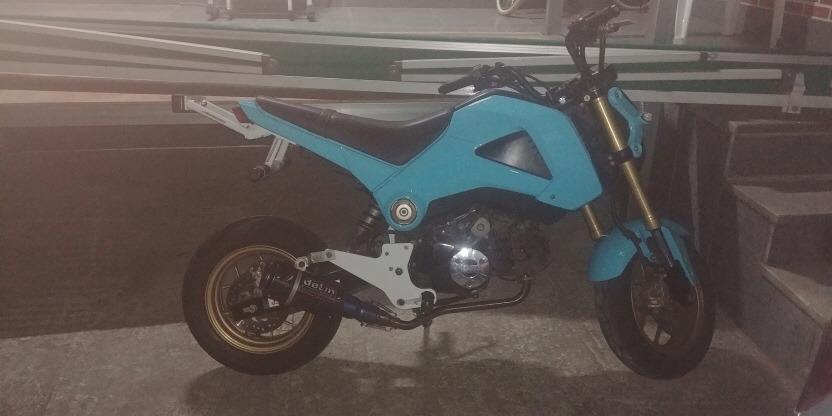

요레 작업 마무리함

처음작업한거라 좀 허접하지만 제역활을 잘 할듯함
