얀마 vio17 아이들 롤러 수리 풀 버전입니다.
이전에는 축 가공까지 싹다 올려드립니다.
비밀 없고 가공도 허접하지만 혹시나 해서 올려봄니다.
일단 비용 리데나 만원 베어링 만원 스냅인 이천원정도 되는걸로 기억합니다
바로 설명
선반이 허접합니다.
소형선반으로 쇠가공하는 사람 몇 없을겁니다.
가성비 엄청 안나옴니다.
1mm 깍아내는 것도 한참 걸림니다.
저는 패그 가공용으로 구입해서 있는거라 천천히 가공해봅니다.

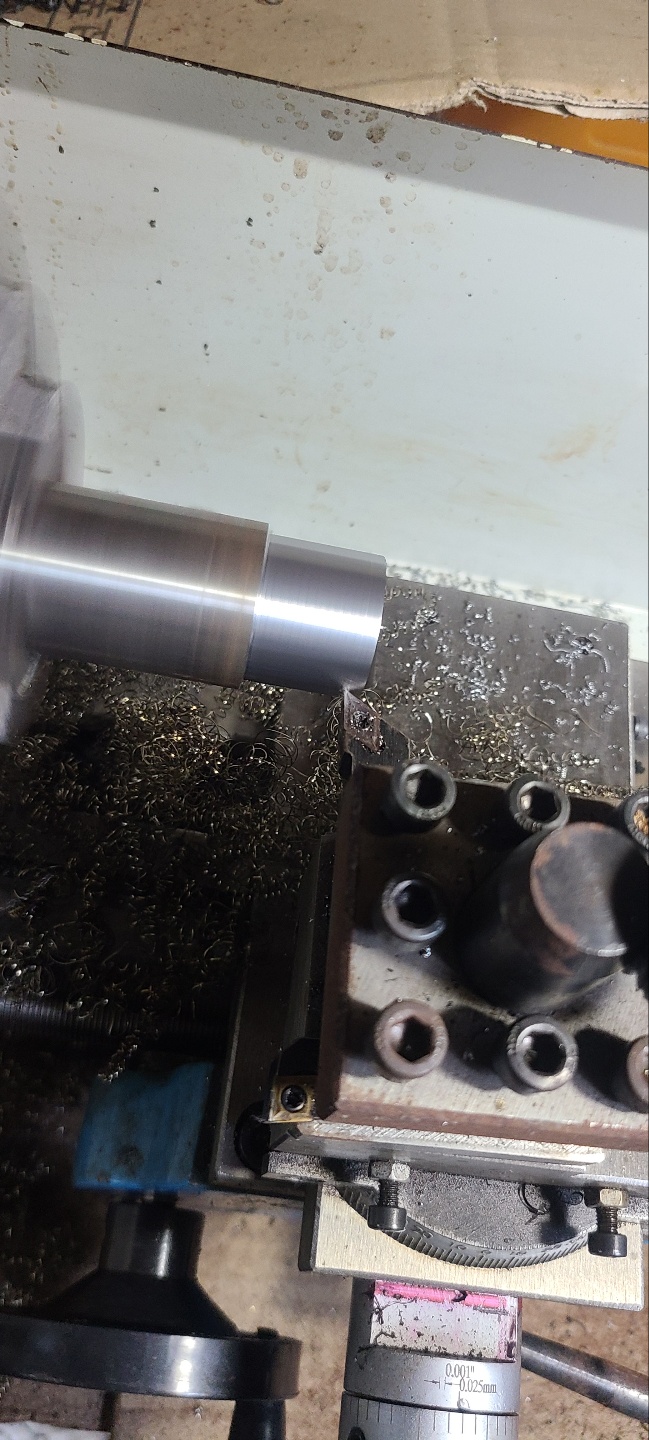

축은 30미리사서 길이 보다 약간 길게 짜름
전용 절단기계로 따르면 길게 짜를 필요는 없어요
저는 고속절단기로 짜르기 때문에 단면이 바르지 않아서 길게 짜르고
선반으로 가공합니다.
축은 양쪽 끝단 축부분은 25미리이고 25미리부분은 21미리 길이가 됨니다.
한쪽은 25미로 가공만 다른 한쪽은 스냅링 자리 있구요
축 가둔데에 스냅링 자리 있습니다.
홈바이트가 따로 있집만
저는 대충 스냅링 안 빠질정도만 해서 가공
기존꺼랑 비교샷~~~
기존꺼보다 길어보이는데 바닥쪽을 마감이 덜돼어서 그렇습니다.
오늘에 준비물~~~

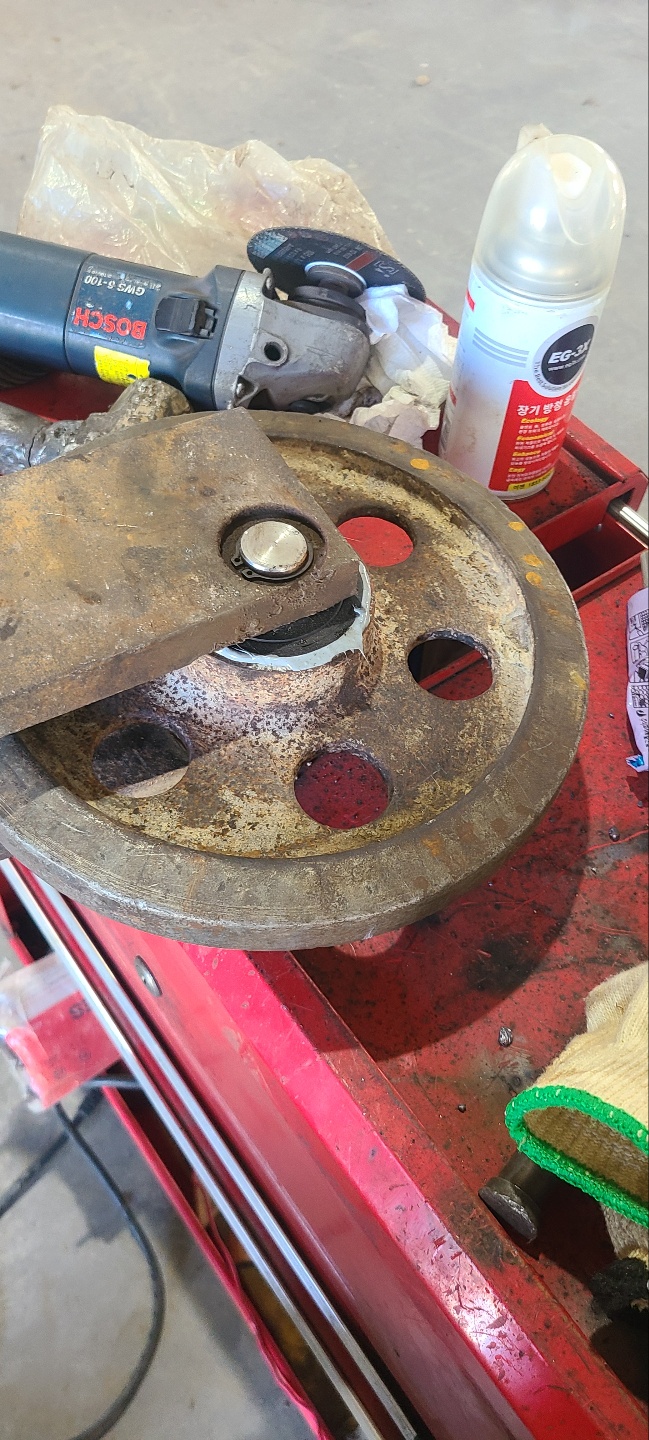

분리해서 보관하던 롤러
롤러가이드
베어링 2개 6206
이중씰 30.62.10일겁니다 2개
스냅링 62구멍용 2개
스냅링 25축용 1개
스냅링 축용 30 1개
준비물 완료했스면 시작~~~
베어링 부터 박아줌니다.
6206입니다.
베어링을 한쪽부터 박고 62구멍용 스냅링을 장착합니다.
스냅링을 잘 장착됐는지 확인하고 이제 다음~
베어링 커버를 벗긴건 중간에 그리스 넣어두려고 제거했는데 중간에 빼먹었네요
가공해둔 축을 장착합니다.
30미리로 나온거라 베어링에 잘 들어가네요
축을 장착했으면 중간에 스냅링 축용 30미리 장착합니다,.
전용 스탭링플라이어로 조립하셔야됨니다.
억지로 벌려서 하시면 스냅링이 탄성을 잃어버리게 됨니다.
축에 스냅링 장착하고 베어링에 마져 조립합니다.,
축이 완전히 장착이 되면 나머지 베어링 6206을 장착합니다.
그리고 스냅링을 장착해서 베어링이 빠지지 않게 조립하면 끝~~
끝은 아니구요 이중씰 조립을 하면 끝입니다.
정상적인 롤러였다면 코크를 사용하지 않아도 되는데
베어링이 손상되면 아이들러 리데나 자리에 손상이 왔네요
비상용이라 코크 발라서 마무리~~
양쪽가이드 꼽아주면 끝~~~~
양쪽중 한쪽은 스냅링이 장착됨니다.
25미리 축용 스냅링이 요기 들어갑니다.
안 맞쥬??
원래 조금 들어가게 되어있었습니다. .
가이드 이탈 방지용 스냅링까지 장착하면 진짠 끝입니다.
플라이어도 조립하고 돌려보면
자기만족에 뿜뿜하죠~~
코크 마르면 비사용으로 보관합니다~~~~
롤러에 완전히 데미지 먹기 전에 미리 작업하셔서 조금이나 아껴보시라고 올려드렸습니다.
글은 길지않지만 긴~~~ 사진 보셔서 도전해보세요
