얀마 vio20&35 실린더 보호 커버 제작

이번에 운영중인 장비 실린더 보호 커버가 상태가 찌그러져서 보기도 흉하고 움직이는게 정상적이지 못해서 제작했습니다.

기존 모양을 토대로하고 두께는 2배로 늘렸네요

단단한 철로하면 좋지만 절곡이 안된다고 해서

하독스나 45C로 제작하지 못해서 두껍게 제작했습니다.

정품 실린더 커버 가격이 사악한거에 비하면 쓸만할겁니다.

사진에 설명 달겠습니다.,

얀마 35&20 실린더 기존 제품 탈거품

얀마35 원붐, 버켓실린더 보호커버 많이 휘어졌네요

얀마 35 실린더 보호커버 옆으로 틀어졌네요

얀마35 실린더 보호 커버 안쪽도 휘어지고 터지고 난장이네요



기존 모양대로 제작 얀마 35나 20은 크기만 틀리지 모양은 동일하네요

최대한 모양은 비슷하게 작업했습니다

틀어지는것을 방지하고자 홈을 많을어서 용접하려고 했네요

생긴건 똑 같죠 ㅎㅎㅎ



실린더에 장착하려면 브라켓이 있어야죠 브라켓 가접해서 맞춰봤습니다.

브라켓 사이에 앵글로 보강할까 싶어서 브라켓을 저렇게 제작했는데 최종은 짤라 버렸습니다.

이제 본 용접 풀 용접하지는 않았습니다.

얀마35 버켓 실린더 보호커버 용접해서 장착해봅니다.

얀마35 버켓 실린더 브라켓 자리 맞는지 다시 확인 합니다.

얀마35 버켓실린더 보호커버 브라켓자리 딱 맞게 용접하니 조립할때 힘듭니다.

얀마35 원붐실린더 보호커버도 브라켓 맞는지 확인하구요

얀마35 원붐실린더 보호커버 딱 맞게 잘된거 같네요



얀마 35 실린더 보호커버 안쪽으로 들어가는 곳

얀마35 실린더 보호커버 도색해서 장착~

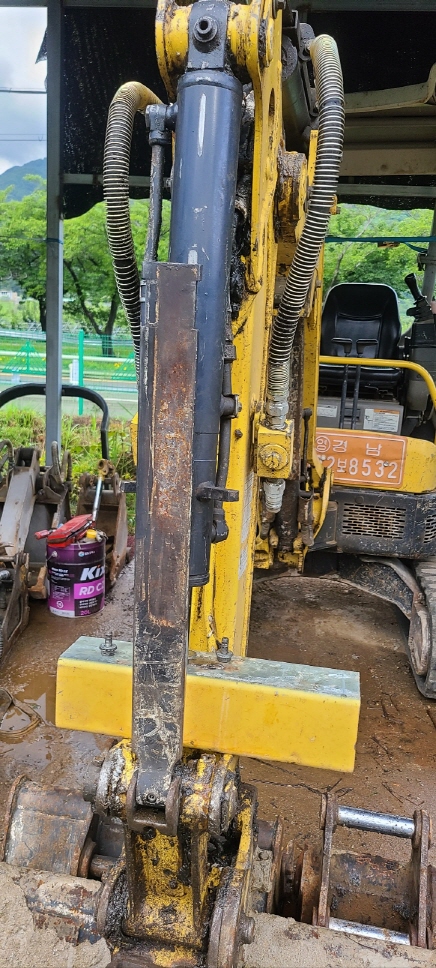

얀마 35 버켓 실린더 보호커버 도색 후 장착

얀마 20 버켓 실린더 보호커버 장착 35랑 모양은 동일하기에 작업은 동일입니다.,

얀마20 실린더 보호커버 20은 두대 작업했고 버켓실린더만 장착했습니다.

얀마 20 실린더 보호커버 너무 딱 맞아서 조립하기 지랄맞네요

얀마20 실린더 보호커버 장착하고 측면에서

얀마 20 실린더 보호커버 정면에서

얀마 35 기존 실린더 보호커버 다 찌그러졌네요

얀마 35 실린더 보호 커버 제작품~~~

얀마 35 실린더 보호 커버 버켓실린더 정면

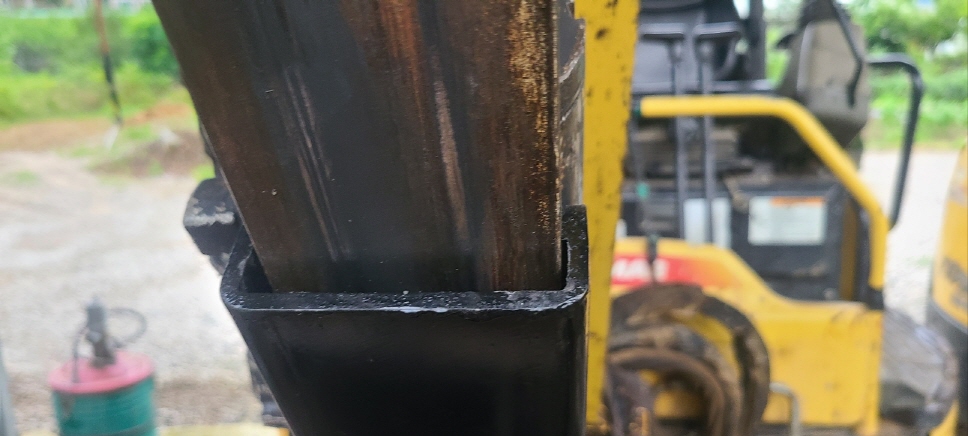

얀마 20 버켓 실린더 보호커버 안쪽으로 들어가는 부분입니다.

보호커버 안쪽으로 들어가는 판에 가이드가 양쪽으로 들어갑니다.

기존껄로 한대는 조립했구요

나머지는 다시 제작했습니다.

실린더 보호커버 가이드 제작

가이드는 35나 20 모두 동일합니다.

일단 급한대로 제작

모양이 약간 틀린데 치수 계산을 잘못해서 저리 제작이 됐는데 문제 없을거 같아서 그냥 쓰려구요

원래는 동일한겁니다.,
